LY-D612配电自动化终端间隔单元

Product Overview
主要功能

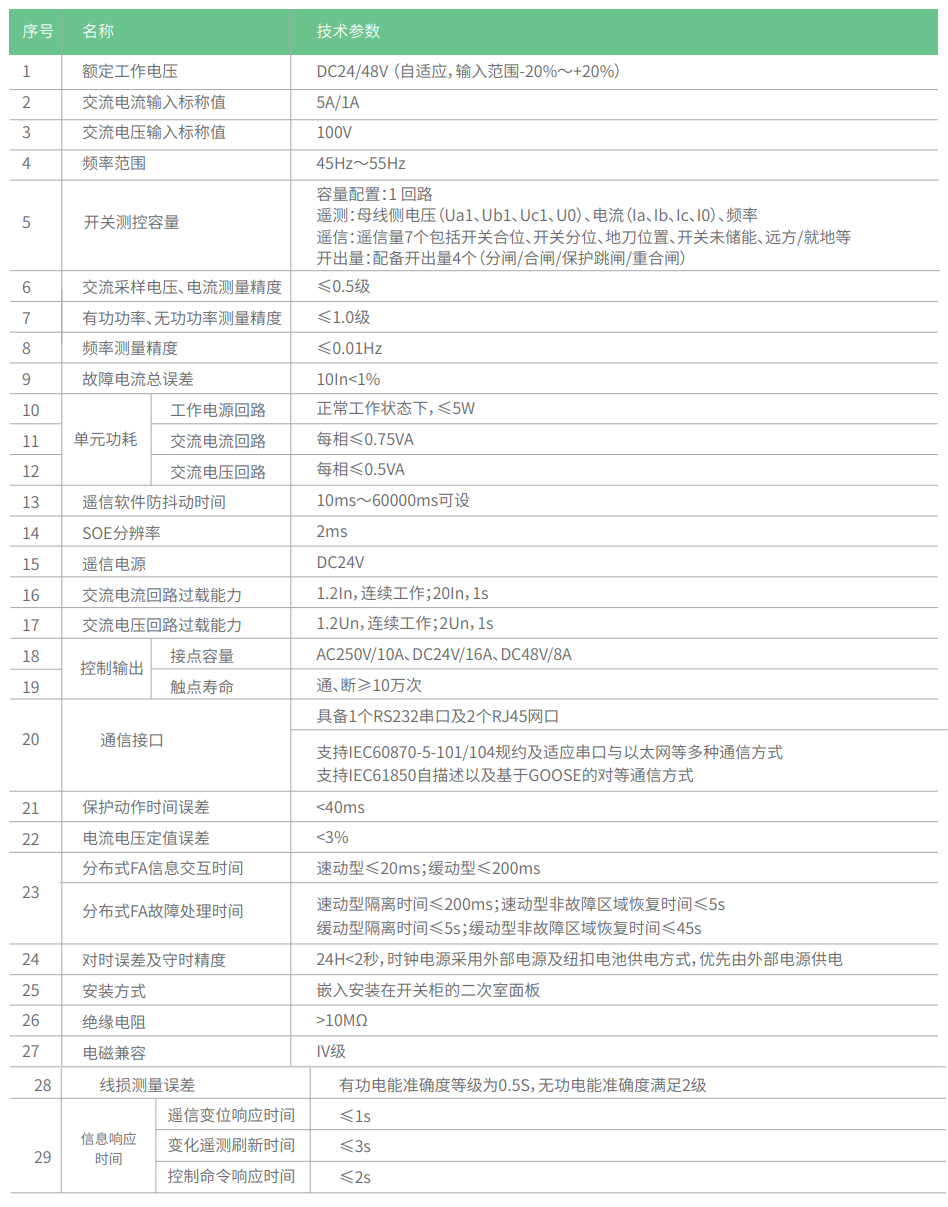

技术参数

LY-D612配电自动化终端间隔单元,符合国网一二次融合环网箱技术规范要求,是分布式DTU的一个组成部分。适用于10kV配电自动化系统。配电自动化终端由若干个LY-D612配电自动化终端间隔单元和LY-D611配电自动化终端公共单元共同组成。配电自动化终端各单元采用小型结构,有利于在环网柜内的分散安装。


特点

◇ 装置采用32位高性能ARM处理器,运算处理快速,数据采集、数据计算处理并行,采用16位高精度外置 A/D 芯片进行交流采样。具有强大的通讯管理能力,提供相互独立的多个网络通道。支持RS-232、RS-485、以太网等多种通讯接口以及IEC60870-5-101/104、IEC61850-MMS、IEC61850-GOOSE等通讯规约,可实现各终端间的实时交互通信,实现配电线路的故障快速定位、快速就地隔离故障、快速转供电负荷、快速自愈非故障区供电。

◇ 具备完善的就地型FA逻辑功能,可就地实现故障的监测、定位、隔离和非故障区恢复送电的功能。支持基于对等通信的速动型、缓动型分布式馈线自动化保护功能;支持不依赖通信的电压时间型、电压电流型馈线自动化保护功能;具备光纤纵差保护功能。

◇ 装置集成了控制、监视、信号、通信、测量、事件记录、保护等多种馈线自动化功能。

◇ 装置内部采用高精度的时钟芯片,同时具备接收配电主站SNTP网络对时功能。

◇ 装置具有故障记录与故障录波功能,支持64组录波数据循环存储,每周波80点采样,记录故障前4周波与故障后8周波;录波文件可以通过网络接口上传至公共单元。

◇ 装置具备自诊断、自恢复功能,对各功能板件、重要芯片等可以进行自诊断,异常信息上报,软件异常自动复位。

◇ 装置具备单元运行参数的本地及远方配置功能,配置参数包括零门槛值(零漂)、变化阈值(死区)、重过载报警限值、短路及接地故障动作参数等。

◇ 装置具备单元固有参数的本地及远方调阅功能,调阅参数包括终端类型及出厂型号、终端 ID号、嵌入式系统名称及版本号、硬件版本号、软件校验码、通信参数及二次变比等。

◇ 装置具备历史数据循环存储功能,电源失电后保存数据不丢失,支持远程调阅,历史数据包括带时标的遥信变位、遥控操作记录、日冻结电量、定点数据、极值数据等。

◇ LY-D612配电自动化终端间隔单元是分布式DTU系统的组成部分,与DTU公共单元配套使用。

◇ 负责采集间隔单元遥信数据、遥测数据、保护事件、录波数据、 运行状态、电参量数据等相关信息,并上传至公共单元。

◇ DTU间隔单元获取DTU公共单元下发的遥控命令,实现对每个间隔单元进行遥控操作的功能。

◇ DTU间隔单元集成了主站集中型FA和就地型FA保护功能,可实现微机综合继电保护、光纤差动保护、电压时间型馈线自动化保护、电压电流型馈线自动化保护等逻辑功能。

◇ 实现配电线路的快速故障定位、故障切除、故障隔离以及负荷转供,快速恢复非故障区域的供电。
