LY-D601(S)分布式DTU公共单元

产品概述
主要技术指标

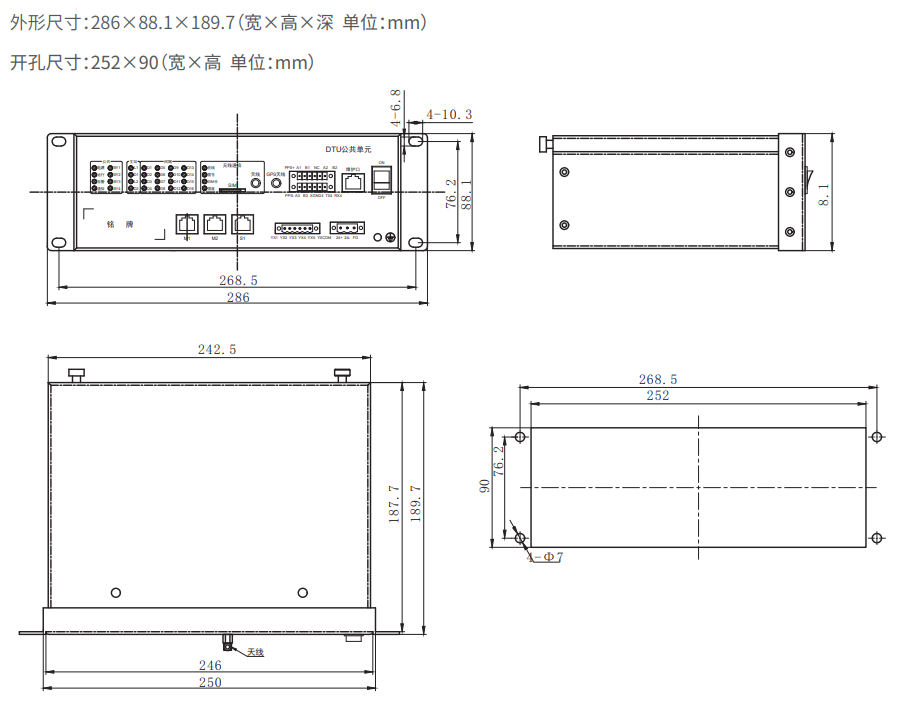

外形及开孔尺寸

概述

      LY-D601(S)分布式DTU公共单元适用于10kV配电自动化系统,按分布式结构技术路线进行设计。站所终端由若干个间隔单元LY-D602(S)和公共单元LY-D601(S)共同组成。站所终端各单元采用小型结构设计,有利于在环网柜内的安装。

      LY-D601(S)分布式DTU公共单元是分布式 DTU 系统的组成部分,与 DTU 间隔单元配套使用。负责汇集各个 DTU 间隔单元遥信数据、遥测数据、保护事件、录波数据、 运行状态、电能量数据等相关信息,并通过通信设备远传至主站。DTU公共单元获取主站下发的遥控命令,实现对每个 DTU 间隔单元进行遥控操作的功能。


特点

● 装置采用32位高端ARM处理器,处理能力强大,数据采集、数据计算处理并行,采用 16 位高精度外置 A/D 芯片进行交流采样。具有强大的通讯管理能力,提供相互独立的多网络通道与规约支持,提供RS232、RS485、以太网等多种通讯接口以及IEC60870-5-101/104、IEC61850-MMS、IEC61850-GOOSE等通讯规约,可实现各终端间的实时对等交互通讯,实现配电线路的故障快速定位。

● 装置具备自诊断、自恢复功能,对各功能板件、重要芯片等可以进行自诊断,异常时能上送 报警信息,软件异常时能自动复位。

● 负责汇集各个间隔单元遥信数据、遥测数据、保护事件、录波数据、运行状态、电能量数据等相关信息,以及和各个间隔单元的通信状态,并通过通信设备远传至配电主站;公共单元获取主站下发的遥控命令,可以对每个间隔单元进行遥控操作。

● 公共单元具备历史数据循环存储功能,电源失电后保存数据不丢失,支持远程调阅,历史数据包括公共单元的SOE事件记录、遥控操作记录等。

● 具备间隔单元和公共单元运行参数的当地及远方调阅与配置功能,配置参数包括各间隔单元零门槛值(零漂)、变化阈值(死区)、重过载报警限值、短路及接地故障动作参数等。

● 具备终端各单元固有参数的当地及远方调阅功能,调阅参数包括各终端单元出厂型号、终端ID号、嵌入式系统名称及版本号、硬件版本号、软件校验码、通信参数及二次变比等。

● 具备当地及远方操作维护功能,提供当地调试软件或人机接口,遵循统一的运维要求;支持主站对终端各单元的程序远程升级,接收主站支持安全密钥远程下载。

● 可以通过远方通信口对设备进行参数维护,在进行参数、定值的查看或整定时应保持与主站系统的正常业务连接;具备终端日志记录功能。

● 具有明显的终端状态和通信状态等就地状态指示信号。

● 具备远方通信接口,采用光纤通信时具备通信状态监视及通道端口故障监测;采用无线通信时具备监视通信模块状态等功能,无线通信功能配置的无线通信模块支持4G/3G/2G全网通7模自适应(TD-LTE/FDD- LTE/TD-SCDMA/WCDMA/CDMA2000/GSM/CDMA)。

● 具备对时功能,支持主站规约、GPS/北斗等对时方式,优先GPS/北斗对时;公共单元自带GPS/北斗模块,提供天线接口,通过外接天线实现与GPS/北斗的连接。支持通过SNTP等对时方式对各间隔单元进行对时。

● 具备基于内嵌安全芯片实现的信息安全防护功能,安全防护功能至少包括双向身份认证,遥控、参数配置等的签名验证和数据加密保护。

● 具备即插即用,免维护功能。

● 具备2路对上网络接口、1路对下网络接口、4路串行通信接口(3路RS485,1路RS232,其中1路用于扩展数据采集模块)、1路DC24V工作电源接口、1路调试串口;对下网络接口通过交换机与间隔单元通信,并且可通过以太网协议转换网关接入非以太网传感器,如Zigbee,HPLC。

● 与主站通信规约应采用符合DL/T 634标准的104通信规约;与间隔单元通信规约应采用符合DL/T 634标准的104等通信规约,同时具备基于DL/T 860标准(IEC 61850)的间隔单元自描述信息接入能力,支持间隔单元和公共单元即插即用功能。

● 具备接收电缆接头温度、柜内温湿度等状态监测数据功能,具备接收备自投等其它装置数据功能。

● 与主站系统的通信满足:

 a) RS232/RS485接口传输速率可选用1200bps、2400bps、9600bps等,以太网接口传输速率可选用100Mbit/s全双工等。

 b) 无线通信支持SIM卡插入状态,拨号状态、在线状态和无线信号监测功能,具备断线重连功能。

 c) 配电终端与主站建立连接时间小于60s。

 d) 接受并执行主站系统下发的对时命令,光纤通道对时精度应不大于1s,无线通信方式对时精度应不大于10s。

 e) 在主站通信异常时,为保证事件(带时标COS信息)不丢失,所有事件必须得到主站的确认;否则将事件进行缓存,待通信恢复正常后重新上送未被确认的事件,未被确认的事件应该在通信重新建立链路后重复上送,直至被确认 才清除缓存遥信。如果终端掉电重启后则事件清空,无需再补充上送。

 f) 与间隔单元的通信满足:以太网接口传输速率选用100Mbit/s全双工。

● 工作电源标称值为DC24V,标称电压容差为+15%~-20%,电压纹波不大于5%。

● 装置功耗:公共单元正常运行直流功耗宜不大于15W。

● 遥信要求:

 a) 遥信分辨率不大于5毫秒,遥信电源电压DC24V。

 b) 采取遥信防误措施,避免装置初始化、运行中、断电等情况下产生误报遥信。

 c) 采取遥信防抖措施,软件防抖动时间10~1000毫秒可设(出厂默认设置200毫秒)

● 守时精度:守时精度每24小时误差不大于2s。

● 数据存储

具备历史数据循环存储功能,循环存储不少于1024条公共单元的SOE事件记录,采用文件传输方式上送最新的1024条记录;所有存储并上送的记录对象必须是公共单元自身产生并上送主站信息点表规定的信息,对于不满足最大条数的记录按实际记录数量传输。

● 安全防护

满足电力二次系统安全防护有关规定,集成配电自动化专用安全芯片。安全防护功能至少包括双向身份认证,遥控、参数配置等的签名验证和数据加密保护。

 a) 加密算法支持国密 SM1、SM2、SM3 算法及国密 IPSEC 规范,支持与主站安全网关加密设备进行双向身份认证。

 b) 支持 SM1 数据加密和解密功能,支持 SM2 算法的签名和鉴签功能,支持 SM2 算法公私密钥对的产生功能,支  消息认证码 MAC 计算和验证功能。

 c) 支持网关与终端认证、主站与终端认证、远程密钥更新、远程证书管理、 现场密钥恢复、现场证书管理等功能。

 d) 具备现场运维工具与终端认证功能,支持 101 规约安全功能与 104 规约安全功能。 后台维护软件需正确的用户名与密码才可登陆使用,其中密码自动转换隐藏。
