RP-DM500P系列局部放电监测装置

Product Overview
主要技术参数

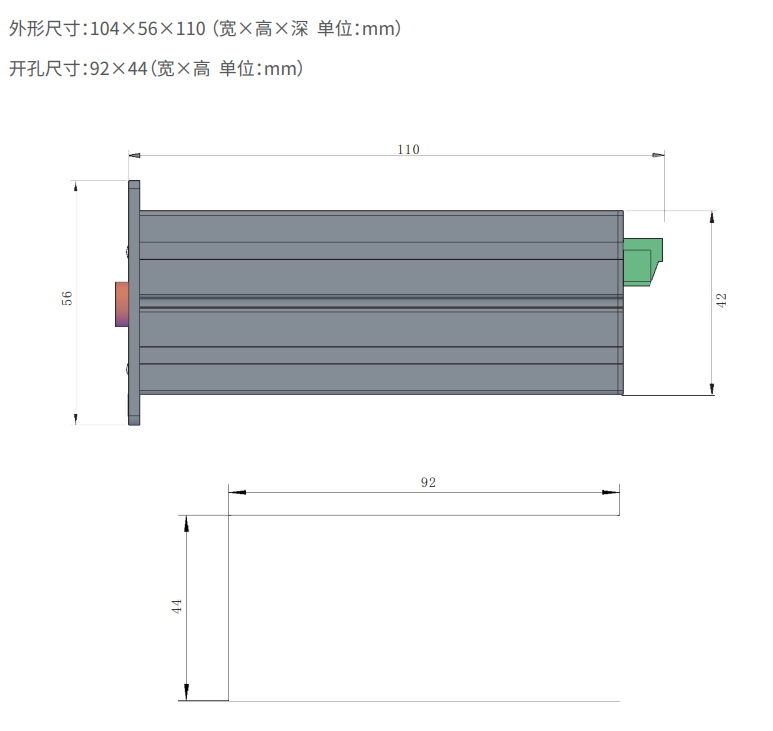

外形及开孔尺寸
局放传感器
温度传感器
环境温湿度传感器

概述

      RP-DM500P系列局部放电监测装置采用于脉冲电流法,基于局部放电检测的国际标准IEC60270,能对放电强度进行定量监测。装置从高压带电传感器处获取回路信号,经滤波、调理实现对局放状态的实时监测和显示,其采用自适应抗干扰技术,可有效消除现场背景噪声干扰。

      同时该装置还集成了工频带电显示功能和温度监测功能(“温度监测”为选配功能,订货时说明),具备RS485通讯接口,配合云平台,可实现远程监测和大数据综合分析诊断。


特点

● 采用基于脉冲电流法的局部放电检测技术,局放监测灵敏度高。

● 执行局部放电检测的国际标准IEC60270标准,能对放电强度进行定量。

● 采用自适应抗干扰技术,可有效消除现场背景噪声干扰。

● 集成无线测温功能,一个主机可带24个温度监测点(选配)。

● 集绝缘监测、温度监测、工频带电显示多功能于一体。

● 连续、实时在线监测设备绝缘和温升状态,进行多源状态综合诊断。

● 概率强度、平均强度、放电频度、温度值、带电状态等多源状态结果就地显示,输出综合诊断结果。

● RS485通讯方式,配套云平台,可实现远程监测和大数据综合分析诊断,结果更准确。

● 内置局部放电和温度的诊断分析算法,监测到高压设备发生局放和温升异常时, LED告警灯和告警继电器接点发出设备异常告警提示。

基本参数

● 功能配置:绝缘监测、电压监测、无线测温(选配)、环境温湿度监测(选配)。

● 电源电压:AC/DC 110V~220V(或另行定制)。

● 电源功率:不大于5W。

● 运行温度:-25℃~+55℃。

● 存储温度:-30℃~+70℃。

● 环境湿度:≤95%RH。

● 通讯接口:1×RS485。

● 无线频率:433MHz。

● 外形尺寸:104×56×110(mm)。

● 开孔尺寸:92×44(mm)。

● 就地显示:1.3英寸单色LCD,128×64点阵。


电压监测参数

● 输入电压:有效值不大于200V。

● 显示方式:LED显示。

● 输出显示:带电(红灯),失压(熄灭)。

● 闭锁接点:AC220V/5A(额定负载);DC28V/6A (额定负载)。

● 接点类型:常开1对。

温湿度监测参数(选配参考)

● 传感类型:无线传感器,有源或无源可选配。

● 温度测量范围:-40℃~+80℃,精度:±2℃。

● 湿度测量范围:5%RH~99%RH , 精度:3%RH。

● 采样频率:默认5min。

● 无线频率:433MHz。


绝缘监测参数

● 耦合电容:18pF~135pF。

● 测量范围:0pC~5000pC。

● 频带范围:150kHz~1.5MHz。

● 监测变量:概率强度、平均强度、放电频度。

● 放电频度:不大于5000(1s)。

● 告警输出:LED三色灯,绿色代表正常,黄色代表异常,红色代表严重。

● 告警接点:AC220V/5A(额定负载);DC28V/6A(额定负载)。

● 接点类型:常开1对。

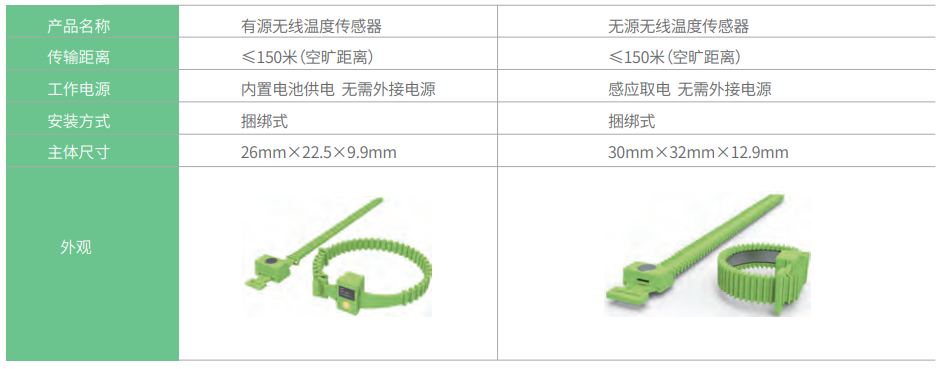

温度监测参数(选配参考)

● 传感类型:无线传感器,有源或无源可选配。

● 测量范围:-25℃~+125℃。

● 测量精度:±1℃。

● 采样频率:默认20秒。

● 无线频率:433MHz。

● 传输距离:≤150米。

● 工作电源:无源传感器(感应取电 启动电流≥5A);

        有源传感器(电池供电 工作年限≤5年)。

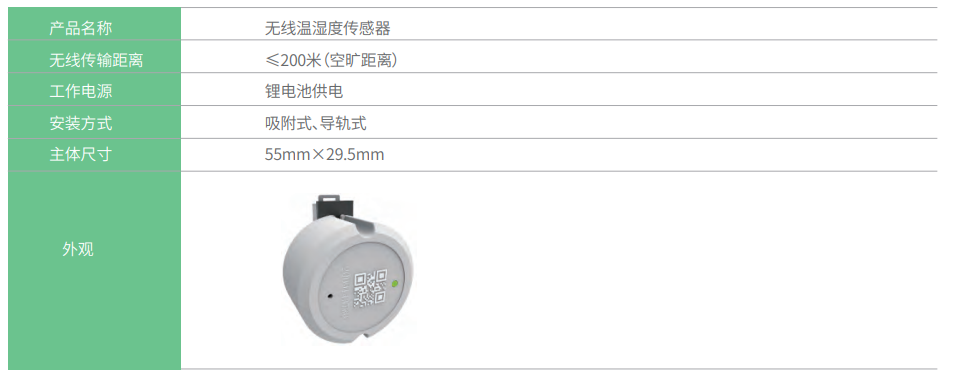

温湿度监测参数(选配参考)

● 传感类型:无线传感器,有源或无源可选配。

● 温度测量范围:-40℃~+80℃,精度:±2℃。

● 湿度测量范围:5%RH~99%RH , 精度:3%RH。

● 采样频率:默认5min。

● 无线频率:433MHz。



复用柜内原有带电显示传感器。
